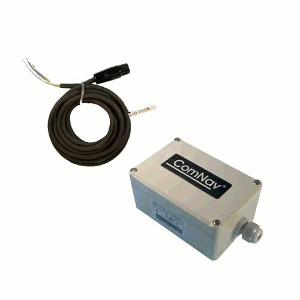

Caja Interfase Comnav Sen/Coseno / NMEA 0183 para autopiloto 1001/2001

Sine-Cosine Interface Box

• Alimentación: 8 VDC (Terminal T), or 12 - 24 VDC (Terminal J)

• Corriente: 15mA (without load, 8 VDC)

• Potencia: 120mW

• Voltaje de aislamiento: 5 KV (1 minute, AC)

• NMEA Entrada:

– Cumple con el protocolo NMEA 0183

– Nivel de interfaz: RS-422 (también acepta RS-232)

– Configuración de puerto: 4800 Baud, 8 data bits, no parity,1 stop bit

– Corriente de carga del Talker: 0.8 mA @ ±2 V, 2.3 mA @ ±6 V

– Min. tensión diferencial: ±2 V

– Min. tiempo entre sentencia: 100 mS

Sine-Cosine Box Interface Cables

PN 31000023

• Longitud: 3 metros (10’)

• Conector: ComNav-standard 7-pin plug compas a cable sueltos

• Resistores internos: 1 K Ω ¼ W en series en Sine & Cosine cable (Blue, Yellow),

10 K Ω ¼ W en series en cable de referencia (White)

PN 31000051

• Longitud: 3 metres (10’)

• Conector: Cable sueltos en ambos extremos.

• Resistores internos: 1 K Ω ¼ W en serie en Sine & Cosine cable (Blue, Yellow),

10 K Ω ¼ W en series en cable de Referencia (White)
