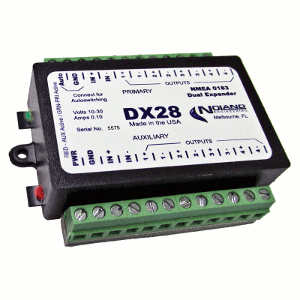

Modelo DX28 Noland
NMEA 0183 Dual Expander

El DX28 Expander es un divisor / amplificador de señal de 2 canales para la distribución de señal de datos NMEA 0183. Se puede configurar como un expansor de 1 entrada x 8 salidas, dos expansores de 1 entrada x 4 salidas o un expansor de conmutación automática. Las dos entradas son completamente independiente y puede operar a la misma o diferente velocidad de transmisión hasta 38.400.

La función de conmutación automática seleccionable permite la conmutación automática a la entrada AUXILIAR cuando la señal se pierde desde la entrada PRIMARIA. Un Led bicolor de estado (verde / rojo) en cada entrada muestra actividad de datos y un tercer LED (amarillo) proporciona una falla de indicación de "sobrecorriente" Cada entrada maneja cuatro salidas RS-422 independientes. Las entradas usan detectores diferenciales, que están aislados de la alimentación y tierra Las salidas son independientes, por lo que el cortocircuito de una salida no afecta a las demás.

Los dos canales (PRIMARIO y AUXILIAR) son idénticos y completamente independientes entre sí excepto en el modo "Autoswitch". Por un único expansor de 8 vías, las 2 entradas están unidas. Para habilitar el cambio automático, conecte el terminal AUTOMÁTICO a GND para que las 8 salidas pasen la entrada PRIMARIA e ignoren la entrada AUXILIAR. Una pérdida de datos PRIMARIOS por 3 segundos cambiarán automáticamente a la entrada a AUXILIAR. Cuando la señal PRIMARIA vuelve, el DX28 cambia de inmediato a ella. El LED en cada entrada parpadea cuando se reciben datos en esa entrada, verde para PRIMARIO y rojo para AUXILIAR. En Modo de cambio automático, ambos LED de entrada parpadean el mismo color al mismo tiempo, indicando PRIMARIO o AUXILIAR como actualmente activo. Un tercer LED (amarillo) se utiliza para la indicación de "sobrecorriente". Este LED se enciende para drenar el exceso de corriente. Esto puede ocurrir si una terminal de salida está mal conectado. También puede indicar una falla interna del DX28.

---
